相对布局¶

在 1.4.0 版本加入.

此布局允许您为子组件设置相对坐标。若需绝对定位，请使用 FloatLayout。

:类 RelativeLayout 的行为与常规的 FloatLayout 类似，不同之处在于其子控件是相对于布局进行定位的。

当一个位置为(0,0)的控件被添加到RelativeLayout中时，当RelativeLayout的位置改变时，子控件也会随之移动。子控件的坐标始终保持为(0,0)，因为它们始终相对于父布局。

坐标系¶

窗口坐标¶

默认情况下，只有一个坐标系定义了控件的位置以及分发给它们的事件坐标：窗口坐标系，其原点(0, 0)位于窗口左下角。尽管还定义了其他坐标系，例如局部坐标和父坐标，但只要控件的父级堆栈中没有相对布局类型的控件，这些坐标系就与窗口坐标系相同。当读取`widget.pos`或接收到触摸事件时，坐标值是以父坐标表示的。但如前所述，只要控件的父级堆栈中没有相对布局类型的控件，这些坐标与窗口坐标是一致的，即使在复杂的控件堆栈中也是如此。

例如：

BoxLayout:
    Label:
        text: 'Left'
    Button:
        text: 'Middle'
        on_touch_down: print('Middle: {}'.format(args[1].pos))
    BoxLayout:
        on_touch_down: print('Box: {}'.format(args[1].pos))
        Button:
            text: 'Right'
            on_touch_down: print('Right: {}'.format(args[1].pos))

当中间按钮被点击，且触摸事件在不同父级坐标系中传播时，会打印以下内容：

>>> Box: (430.0, 282.0)
>>> Right: (430.0, 282.0)
>>> Middle: (430.0, 282.0)

如所述，触摸事件在所有坐标系中的坐标与窗口坐标完全一致。例如，collide_point() 方法接受的是窗口坐标中的点。

父坐标¶

其他类型的 RelativeLayout 部件包括 Scatter、ScatterLayout 和 ScrollView。只有在父级堆栈中存在此类特殊部件时，父级和本地坐标系才会与窗口坐标系分离。对于堆栈中的每个此类部件，都会创建一个坐标系，其原点 (0, 0) 位于该部件的左下角。**部件接收和读取的位置及触摸坐标，是在其父级堆栈中最近的特殊部件的坐标系中（不包括自身），如果没有这样的部件，则使用窗口坐标**（如第一个示例所示）。我们将这些坐标称为父坐标。

例如：

BoxLayout:
    Label:
        text: 'Left'
    Button:
        text: 'Middle'
        on_touch_down: print('Middle: {}'.format(args[1].pos))
    RelativeLayout:
        on_touch_down: print('Relative: {}'.format(args[1].pos))
        Button:
            text: 'Right'
            on_touch_down: print('Right: {}'.format(args[1].pos))

点击中间按钮会打印:

>>> Relative: (396.0, 298.0)
>>> Right: (-137.33, 298.0)
>>> Middle: (396.0, 298.0)

当触摸事件在控件间传播时，每个控件接收到的触摸坐标都是相对于其父控件的。由于相对控件和中间控件的父级堆栈中没有这些特殊控件，因此它们接收到的触摸坐标与窗口坐标相同。只有右侧控件，其父级堆栈中包含一个RelativeLayout，接收到的触摸坐标是相对于该RelativeLayout的，这与窗口坐标不同。

局部坐标与控件坐标¶

当以父坐标表示时，位置是在其父堆栈中最近的特殊部件的坐标中表达的，不包括其自身。当以局部或部件坐标表示时，部件本身也包括在内。

将上述示例改为将父坐标转换为局部坐标：

BoxLayout:
    Label:
        text: 'Left'
    Button:
        text: 'Middle'
        on_touch_down: print('Middle: {}'.format(self.to_local(*args[1].pos)))
    RelativeLayout:
        on_touch_down: print('Relative: {}'.format(self.to_local(*args[1].pos)))
        Button:
            text: 'Right'
            on_touch_down: print('Right: {}'.format(self.to_local(*args[1].pos)))

现在，点击中间按钮会打印：：

>>> Relative: (-135.33, 301.0)
>>> Right: (-135.33, 301.0)
>>> Middle: (398.0, 301.0)

这是因为现在相对部件（relative widget）也表达了相对于自身的坐标。

备注

尽管所有控件（包括 RelativeLayout）都在父坐标中通过 on_touch_xxx 接收触摸事件，但这些特殊控件会在调用 super 之前将触摸位置转换为本地坐标。这一点在复杂的继承类中可能才会明显体现出来。

坐标变换¶

Widget 提供了4个函数，用于在不同坐标系之间转换坐标。目前，我们假设这些函数的 relative 关键字为 False。to_widget() 接收以窗口坐标表示的坐标，并将其转换为本地（控件）坐标。to_window() 接收以本地坐标表示的坐标，并将其转换为窗口坐标。to_parent() 接收以本地坐标表示的坐标，并将其转换为父坐标。to_local() 接收以父坐标表示的坐标，并将其转换为本地坐标。

4个变换函数各自接受一个`relative`参数。当`relative`参数为True时，返回的坐标或坐标原点位于真正的相对坐标系中——即相对于所讨论的Widget左下角为(0, 0)的坐标系。

常见陷阱¶

由于 RelativeLayout 中的所有位置都是相对于布局自身位置的，因此在确定子部件或布局的 canvas 位置时，绝不应使用布局本身的位置。

以下面的kv代码为例：

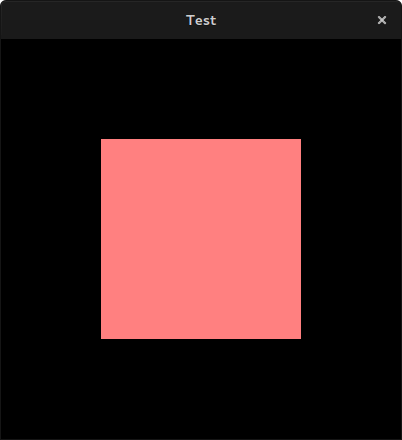

_images/relativelayout-fixedposition.png — 预期结果¶

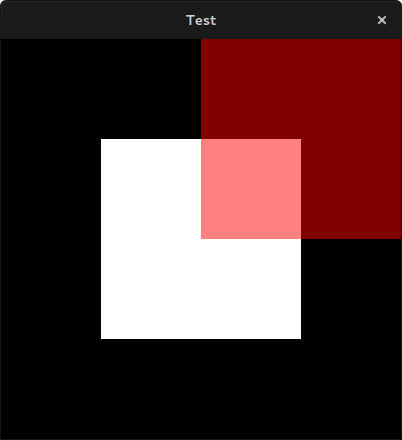

_images/relativelayout-doubleposition.png — 实际结果¶

FloatLayout:
    Widget:
        size_hint: None, None
        size: 200, 200
        pos: 200, 200

        canvas:
            Color:
                rgba: 1, 1, 1, 1
            Rectangle:
                pos: self.pos
                size: self.size

    RelativeLayout:
        size_hint: None, None
        size: 200, 200
        pos: 200, 200

        canvas:
            Color:
                rgba: 1, 0, 0, 0.5
            Rectangle:
                pos: self.pos  # incorrect
                size: self.size

你可能会认为这会渲染出一个单一的粉色矩形；然而，RelativeLayout 的内容已经被变换过了，因此使用 pos: self.pos 会重复这一变换。在这种情况下，使用 pos: 0, 0 或完全省略 pos 将得到预期的结果。

这也适用于子控件的位置。与其根据布局自身的位置来定位一个 Widget：

RelativeLayout:
    Widget:
        pos: self.parent.pos
    Widget:
        center: self.parent.center

使用 pos_hint 属性：

RelativeLayout:
    Widget:
        pos_hint: {'x': 0, 'y': 0}
    Widget:
        pos_hint: {'center_x': 0.5, 'center_y': 0.5}

在 1.7.0 版本发生变更: 在1.7.0版本之前，RelativeLayout 是通过在 Scatter 内部放置一个 FloatLayout 来实现的。这一行为/控件已被重命名为 ScatterLayout。现在，RelativeLayout 仅支持相对定位（并且不能通过使用两个或更多手指的多点触控系统进行旋转、缩放或平移）。这样做是为了优化实现，避免 Scatter 中较重的计算（例如逆矩阵、重新计算多个属性等）。

class kivy.uix.relativelayout.RelativeLayout(**kw)[源代码]¶

基类：FloatLayout

RelativeLayout 类，更多信息请参阅模块文档。

do_layout(*args)[源代码]¶

当布局被触发器调用时，会调用此函数。如果你正在编写一个新的布局子类，不要直接调用此函数，而应使用 _trigger_layout() 方法。

该函数默认在下一帧之前调用，因此布局不会立即更新。任何依赖于子组件位置等信息的操作，都应安排在下一帧执行。

在 1.0.8 版本加入.

on_motion(etype, me)[源代码]¶

当接收到一个运动事件时调用。

参数:

etype：str: 事件类型，取值为"begin"、"update"或"end"之一。
me：MotionEvent: 收到运动事件

返回:

bool 类型，值为 True 时停止事件分发。

在 2.1.0 版本加入.

警告

这是一个实验性方法，只要此警告存在，它仍处于实验阶段。

on_touch_down(touch)[源代码]¶

接收触摸按下事件。

参数:

touch：MotionEvent 类: 收到触摸事件。触摸坐标位于父级坐标系中。关于坐标系统的讨论，请参阅 relativelayout。

返回:

bool 如果为 True，触摸事件的派发将停止。如果为 False，事件将继续派发给控件树中的其余部分。

on_touch_move(touch)[源代码]¶

接收触摸移动事件。触摸坐标位于父级坐标系中。

更多信息请参阅 on_touch_down()。

on_touch_up(touch)[源代码]¶

接收触摸抬起事件。触摸坐标位于父级坐标系中。

更多信息请参阅 on_touch_down()。

to_local(x, y, **k)[源代码]¶

将父级坐标转换为本地（当前控件）坐标。

关于坐标系统的详细信息，请参阅 relativelayout。

参数:

relative：布尔值，默认为False: 如果你想要将坐标转换为相对于控件的坐标，请将其设置为True。

to_parent(x, y, **k)[源代码]¶

将局部（当前控件）坐标转换为父控件坐标。

关于坐标系统的详细信息，请参阅 relativelayout。

参数:

relative：布尔值，默认为False: 如果你想要将控件的相对位置转换为其父坐标，请将其设置为True。
